藍色四層BGA線路板
(Blue High Precision PCB)

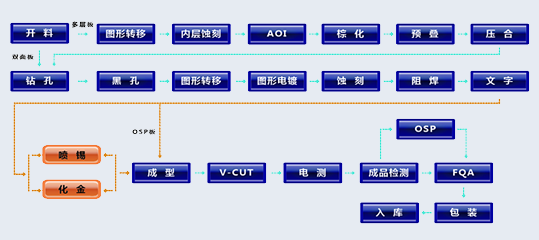

工藝流程 流程圖
Process Flow Diagram
制程能力
Process Capability
項目 /project | 工程能力/Engineering Capability
基板類型 Substrate type FR-4(高TG,、高CTI,、無鹵素),、CEM-3,、鋁基板
最小線寬/線距 5mil/5mil(0.127mm/0.127mm)
最小成品厚度 16mil(0.4mm)
銅箔厚度 0.5~4 OZ
最高層數 6
最大面積 24in*20in(610mm*500mm)
表面涂覆 熱風整平(有鉛、無鉛噴錫),，防氧化處理(無鉛型)、全板化金鎳金,、鍍金手指,、化學錫,、化學銀等
特性阻抗 28±3Ω，50±5Ω,，60±6Ω,，75±8Ω，100±10Ω
基板類型 Substrate type FR-4(高TG,、高CTI,、無鹵素),、CEM-3,、鋁基板
最小線寬/線距 5mil/5mil(0.127mm/0.127mm)
最小成品厚度 16mil(0.4mm)
銅箔厚度 0.5~4 OZ
最高層數 6
最大面積 24in*20in(610mm*500mm)
表面涂覆 熱風整平(有鉛、無鉛噴錫),，防氧化處理(無鉛型)、全板化金鎳金,、鍍金手指,、化學錫,、化學銀等
特性阻抗 28±3Ω，50±5Ω,，60±6Ω,，75±8Ω，100±10Ω
藍色四層BGA線路板
(Blue High Precision PCB)
電能表板
(The Smart Meter PCB)
普通FR-4雙層板
(Double Layer PCB)
汽車儀表板
(Automobile Instrument PCB)
